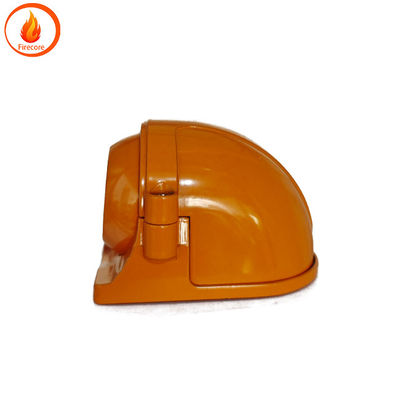

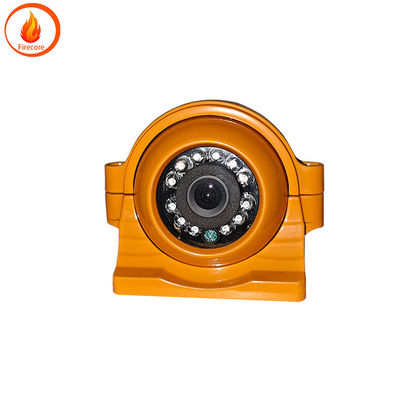

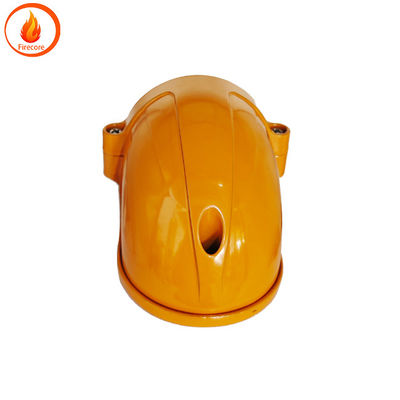

एएचडी कार कैमरा ट्रक साइड माउंट एएचडी बाएं और दाएं अंधे धब्बे की निगरानी जलरोधक और झटके प्रतिरोधी
चित्र (: 1) लाइन कनेक्शन आरेख
4. लाइन कनेक्शन आरेख: चित्र (1) में दिखाया गया है
5 निगरानी प्रणालियों की स्थापना
कैमरे की स्थापना
चित्र (2) चार कैमरों का निगरानी प्रभाव
इस प्रणाली के लिए चार कैमरों की स्थापना की आवश्यकता है जैसा कि चित्र (2) में दिखाया गया है सामने वाले कैमरों को दो प्रकार के समर्पित और सामान्य उद्देश्य वाले कैमरों में विभाजित किया गया है।विशेष कैमरे वाहन के प्रतीक पर स्थापित किए जाते हैं जैसा कि चित्र (3) में दिखाया गया है सार्वभौमिक बाहरी कैमरे हवा के प्रवेश ग्रिड बम्पर या अन्य उपयुक्त स्थानों पर स्थापित किए जा सकते हैं
चित्र (3) फ्रंट व्यू इंस्टॉलेशन रेंडर
दोनों ओर के कैमरे चित्र (4) में दिखाए अनुसार रियरव्यू मिरर पर लगाए जाते हैं।
चित्र (4) दोनों ओर कैमरों की स्थापना का प्रभाव
1. 2 मॉनिटर की स्थापनाः वायरिंग आरेख के अनुसार लाइन को डीवीडी होस्ट से कनेक्ट करें.
1. 3 मेजबान की स्थापनाः वायरिंग आरेख के अनुसार लाइनों को जोड़ने के बाद मेजबान को एक भंडारण बॉक्स में रखें या इसे कार के अंदर एक उपयुक्त स्थिति में स्थापित करें ।कंपन सेंसर वाहन के शरीर से जुड़ा हुआ है।.
6. पैनोरमा निगरानी प्रणाली के संचालन की विधि
निगरानी प्रणाली के लिए दो कार्य मोड हैंः स्वचालित मोड और मैनुअल मोड । स्वचालित मोड और मैनुअल मोड एक साथ एक साथ इस्तेमाल किया जा सकता है ।मैनुअल मोड को स्टीयरिंग लीवर या झिल्ली स्विच (वैकल्पिक) के माध्यम से नियंत्रित किया जा सकता है और स्टीयरिंग लीवर और झिल्ली स्विच का नियंत्रण सुसंगत है
360° पैनोरमा निगरानी प्रणाली डिस्प्ले स्क्रीन स्विचिंग ऑपरेशन विधि
(1) चार स्क्रीनः जब कार स्टार्ट होती है तो मेजबान और कैमरा काम करना शुरू कर देते हैं और स्क्रीन चार स्क्रीन प्रदर्शित करने वाले एच-आकार के चार स्प्लिट मोड में होती है:"आगे" "पीछे" "बाएं" और "दाएं" (इसके बाद "मूल स्क्रीन मोड" कहा जाएगा) . 15 सेकंड की देरी के बाद डिस्प्ले स्वचालित रूप से बंद हो जाता है और नेविगेशन और ऑडियो मोड पर स्विच करता है लेकिन पूरा सिस्टम अभी भी रिकॉर्डिंग मोड में है.
(2) फ्रंट व्यूः मूल ग्राफिक्स मोड में फ्रंट कैमरा फिल्म स्विच का उपयोग करके या स्टीयरिंग लीवर को ऊपर उठाकर काम करता है।डिस्प्ले स्क्रीन कार के सामने के दृश्य को अलग से प्रदर्शित करता है स्क्रीन को बंद करने और नेविगेशन और ऑडियो मोड पर स्विच करने के लिए फिल्म स्विच को फिर से दबाएं या स्टीयरिंग लीवर को ऊपर उठाएं
(3) रियर व्यूः जब रियर गियर चालू होता है, तो डिस्प्ले स्वचालित रूप से रियर व्यू स्क्रीन पर स्विच हो जाता है जो रियर व्यू डिस्प्ले मोड है। यदि आप रियर गियर से बाहर निकलते हैं,रियरव्यू डिस्प्ले मोड बंद करें और स्वचालित रूप से मूल स्क्रीन मोड में प्रवेश करें . 15 सेकंड की देरी के बाद डिस्प्ले स्वचालित रूप से बंद हो जाएगा और नेविगेशन और ऑडियो मोड पर स्विच करेगा.
(4) साइड व्यू: In the basic graphics mode when turning on the left or right turn lights the display screen switches to the left and right display modes cancels the turn signal and the screen automatically switches to the basic graphics mode with a delay of 5 seconds to turn off the display and switch to navigation and audio mode
(5) साइड और रियर व्यूः When reverse gear is engaged and turn signals are turned on the display screen switches to a three screen display mode where the lower half of the display screen displays the reverse rear view screen and the upper left corner displays the front left image of the car . ऊपरी दाएं कोने में कार की सामने की दाईं ओर की छवि दिखाई देती है.इस आधार पर रिवर्स गियर से बाहर निकलें और जब मोड़ सिग्नल चालू होता है, तो डिस्प्ले स्क्रीन बाएं और दाएं डिस्प्ले मोड में स्विच करती है।. बायीं तरफ कार की बाईं सामने की स्क्रीन और दाईं तरफ कार की दाईं सामने की स्क्रीन दिखाई देती है. When the turn signal is cancelled the screen automatically switches to the basic screen mode with a delay of 15 seconds to turn off the display and automatically switch to the navigation audio mode .
(6) कार के संचालन के दौरान झिल्ली स्विच दबाकर या स्टीयरिंग लीवर को ऊपर की ओर उठाकर मूल स्क्रीन मोड में प्रवेश किया जा सकता है।
(7) स्टीयरिंग लीवर को नियंत्रित करते समय लीवर को एक बार में केवल एक बार उठाया जा सकता है। यदि आपको अगली स्क्रीन में प्रवेश करने की आवश्यकता है तो ऑपरेशन से पहले एक सेकंड के लिए रुकना आवश्यक है।दो बार से अधिक समय तक निरंतर संचालन अमान्य है।पतली फिल्म स्विच वैकल्पिक है.
(8) रात में हेडलाइट का प्रयोग करते समय स्टीयरिंग लीवर का नियंत्रण अप्रभावी होता है। इस मामले में ट्रिगर करने के लिए दोहरी चमकती रोशनी दबाएं और फिर दोहरी चमकती रोशनी बंद करें।इस समय प्रणाली बुनियादी मोड में प्रवेश करती है और प्रदर्शन स्क्रीन को स्विच करने के लिए संचालन विधि चरणों में दिखाया गया है (1) - (7).
